（柳波 文）頁巖孔隙結構是決定頁巖油氣儲量和影響流體流動的關鍵因素。頁巖包含復雜的有機-無機組成，疊加成熟作用影響，使其存在各種類型的孔隙。這些孔隙大小和形態各異，使孔隙網絡具有高度的非均質性和復雜性。國際IUPAC的孔徑分類方案使用最為廣泛，但并不完全適用于對頁巖孔隙網絡進行深入表征。因此，通過不同條件的熱模擬實驗，再現頁巖孔隙結構的演化過程，并使用AI模型深入分析孔徑分類及其在成熟作用下的發育規律，有助于我們更好地理解頁巖的存儲和流體流動能力。柳波團隊通過實驗研究、機理解釋和模型開發，研究了有機質類型以I型干酪根為主的頁巖在含水和無水熱解過程中孔隙結構演化過程，于2023年1月和7月，《燃料》（Fuel）和《能源》（Energy）分別在線發表了題為“Evolution of porosity in kerogen type I during hydrous and anhydrous pyrolysis: Experimental study, mechanistic understanding, and model development”和“Pore structure evolution of Qingshankou shale (kerogen type I) during artificial maturation via hydrous and anhydrous pyrolysis: Experimental study and intelligent modeling”的論文（https://doi.org/10.1016/j.fuel.2022.127149；https://doi.org/10.1016/j.energy.2023.128359）。
為了闡明水在熱成熟過程中對頁巖孔隙結構演化的影響，這項研究對青山口組頁巖進行了300-450°C范圍內無水和有水熱解實驗（AHP和HP），并對加熱至不同熱演化階段的頁巖樣品開展了可溶有機質抽提前后的X射線衍射（XRD）、巖石熱解分析（Rock-eval）和氮氣吸附實驗，以分析其礦物成分、地球化學性質和孔隙結構變化規律。分析過程利用分形維數表征了孔隙結構的復雜性，將反褶積方法應用于各個樣品的孔徑分布，以精細對比孔隙大小的演化過程，并建立了氮氣吸附-解吸過程的AI模型（圖1）。

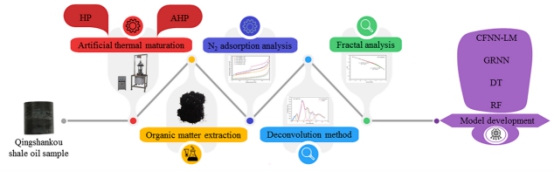

圖1 基于熱模擬實驗的青山口組頁巖樣品孔隙結構分析流程圖
研究發現，隨著熱演化程度的升高，AHP和HP樣品孔徑均不斷增大。抽提前后的頁巖樣品均表現為IV型遲滯環，并且隨著成熟度的升高，遲滯環從H4型轉化為H3型。不同成熟度的HP樣品的氮氣吸附量遠高于AHP樣品，且具有更高的比表面積和總孔體積，從而表現出更為復雜的孔隙結構。原始樣品孔徑分布由7個介孔和1個宏孔分峰區間組成，抽提后為5個介孔和2個宏孔分峰區間組成。隨著成熟度的增大，孔徑較小的分封區間數量不斷減少，相反地，孔徑較大的分峰區間不斷增多，以HP樣品孔隙增大更為明顯。AHP和HP樣品孔隙結構演化規律的差異性說明水在有機質成熟過程中的影響較為明顯。這種差異在生油窗最為明顯，進入生氣階段后兩組樣品孔隙結構的復雜性趨同。多種AI模型的對比結果標明，廣義回歸神經網絡（GRNN）、串聯前向神經網絡（CFNN）模型分別在抽提前后頁巖的N2吸附/解吸預測方面優于其它模型，平均絕對相對誤差（AAPRE）分別為3.74%、2.48%。模擬結果的靈敏度分析表明，相對壓力和熱解方法（AHP或HP）與氮氣吸附/解吸體積具有最強的線性和非線性關系，從而證實了水在整個熱成熟過程中對孔隙演化所起的作用，比熱演化程度本身更為明顯。

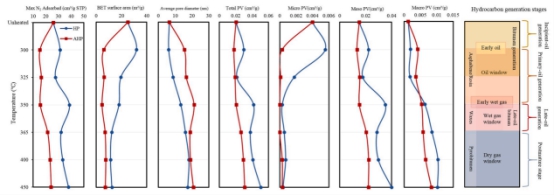

圖2 青山口組頁巖AHP和HP熱模擬實驗過程中的孔隙結構演化（抽提后）
我院楚天學者柳波教授為論文第一作者，合作者包括徐耀輝教授，中國石化石油勘探開發研究院無錫石油地質研究所馬中良高工，德國基爾大學Mehdi Ostadhassan教授等。該研究得到國家自然科學基金支持。（孟強 審核）
論文信息與鏈接：
Liu, B., Mohammadi, M., Ma, Z., Bai, L., Wang, L., Xu, Y., Ostadhassan, M., Hemmati-Sarapardeh, A., 2023. Evolution of porosity in kerogen type I during hydrous and anhydrous pyrolysis: Experimental study, mechanistic understanding, and model development. Fuel 338, 127149.
（https://doi.org/10.1016/j.fuel.2022.127149）
Liu, B., Mohammadi, M., Ma, Z., Bai, L., Wang, L., Xu, Y., Hemmati-Sarapardeh, A., Ostadhassan, M., 2023. Pore structure evolution of Qingshankou shale (kerogen type I) during artificial maturation via hydrous and anhydrous pyrolysis: Experimental study and intelligent modeling. Energy 282, 128359.
（https://doi.org/10.1016/j.energy.2023.128359）
